MB-DIOx/y-IP65 – Erfassung und Ansteuerung von Stellgliedern in Lüftungsanlagen
07.12.2022 | Metz Connect

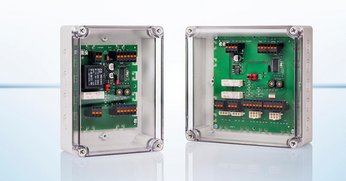

Die MB-DIOx/y-IP65 Modul-Serie mit 2 oder 4 digitalen Eingängen, sowie 1 oder 2 Relaisausgängen ist geeignet für die Aufnahme dezentraler Meldekontakte und Steuerung dezentraler Schaltaufgaben. Als Meldekontakte können z. B. Fensterkontakte oder Positionen von Lüftungsklappen erfasst und für Schaltaufgaben z. B. motorisierte Stellglieder oder Lichtbänder gesteuert werden.
Am MB-DIOx/y-IP65 von METZ CONNECT können Stellglieder mit AMP-Steckern (Marke von TE Connectivity) direkt angeschlossen werden. Je nach Betriebsart kann das Modul mit Modbus Standard-Register oder mit BACnet-Objekte geschaltet oder abgefragt werden. Für die manuelle Steuerung sind die Relaisausgänge mit Schalter ausgestattet. Die Einstellungen der Betriebsart, Bitrate und Parität erfolgt über zwei Drehschalter oder per Software.
Systembild:
Beispiel | Ansteuerung und Erfassung von Lüftungsklappen 24 V AC / DC oder 230 V AC
